關于:Cat.6A屏蔽和非屏蔽的應用分析報告

屏蔽和非屏蔽的爭議


隨著銅纜傳輸以10G以太網的標準的公布和各種無源網絡標準的修改、補充。屏蔽與非屏蔽系統的選擇一直有著前所未有的爭議。10G以太網和相應的硬件組件的采用,意味著設計質量,材料和安裝必須滿足嚴格的要求,任何的偏差會造成重大的干擾。


布線標準中如 ISO 11801和EN 50173 除了已知的性能參數,描述線纜的電磁特性的重要參數也首次被列入標準,比如所謂的“耦合衰減” 或“外來串?dāng)_”也規定了限值。

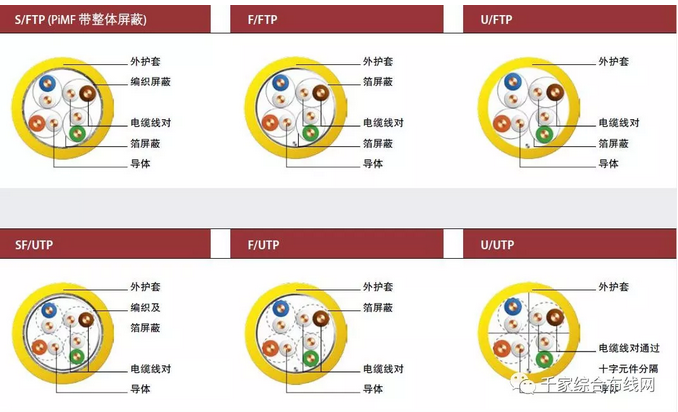

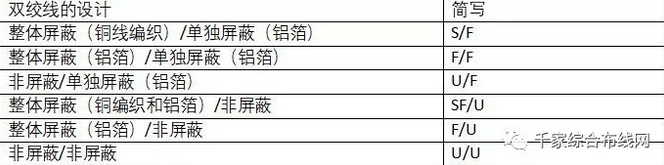

屏蔽線纜和非屏蔽線纜的結構分類






F: Foil shielding 鋁箔屏蔽

S: Braided shielding 銅線編織屏蔽

SF: Braided and foil shielding銅線編織及鋁箔屏蔽

U: Unshielded 非屏蔽




蔽布線系統:屏蔽配線架必須接地


很重要的一點,為了將屏蔽層內的電磁型號泄放掉,屏蔽布線系統的屏蔽層必須要接地處理!

屏蔽配線架的內部都會設置至少一個接地端子,將配線架的接地端子用接地線連接機柜的接地端子,機柜的接地端子連接機柜,電信間的接地銅排,通過接地銅排連接到建筑物的接地,形成整體的接地回路。


在實際使用中,由于配線架有防氧化噴漆,有可能會導致把部分模塊插入后絕緣,為了確保每口模塊都接地,萊尼公司用導體銅網軟綿連接每個模塊。

如果一個機柜上有多個屏蔽配線架,則需要將所有的屏蔽配線架的接地端子進行串連,將其中的一個配線架的接地端子用接地線連接機柜的接地端子,再連接在機房的接地端子。



非屏蔽雙絞線


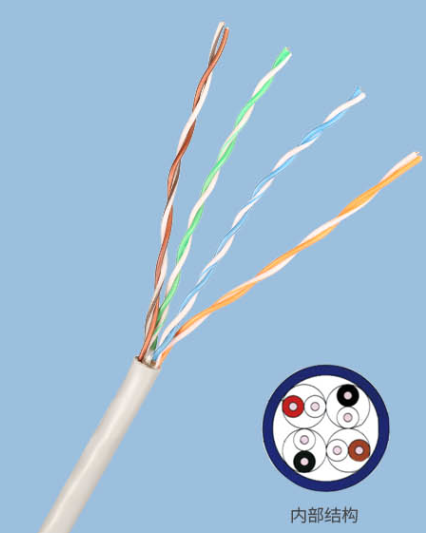

U/UTP:沒有整體屏蔽層,也沒有線對屏蔽層。也就是我們通常說的UTP雙絞線,非屏蔽雙絞線。在6A類的雙絞線中有十字骨架將4對雙絞線分開。


屏蔽雙絞線的安裝


鋁箔的兩面只有包裹雙絞線的內面是導電層,外層是非導電層。


F/UTP:整體屏蔽層是鋁箔屏蔽,沒有線對屏蔽層。在4對雙絞線的外層包裹了一層鋁箔,在鋁箔的內面導電層內有一根接地導線。


在安裝F/UTP的時候:小心剝除外護套,不要傷及鋁箔層。鋁箔導電層要翻撥過來,覆蓋在雙絞線的外護套外,與模塊的屏蔽層全方位的接觸。為了接觸的更加牢靠,應將尼龍扎帶將雙絞線模塊后部的金屬托架扎緊固定在一體。


鋁箔屏蔽雙絞線的內部會有一根導線,這跟導線就是接地導線。僅靠鋁箔層和模塊屏蔽層接觸可能會接觸的不緊靠,接地導線也需要和鋁箔導電層一起端接在屏蔽模塊上。


在蓋緊模塊屏蔽殼之后,整個鏈路-模塊屏蔽層與雙絞線鋁箔屏蔽層 不能留下任何的縫隙和缺口。

U/FTP:沒有整體屏蔽層,單獨線對屏蔽層是鋁箔屏蔽。也同樣是由鋁箔屏蔽層和接地導線組成。每對雙絞線都由單獨的是鋁箔層包裹,這樣屏蔽了每對線對之間的電磁串?dāng)_。



在安裝U/FTP的時候:小心剝除外護套,不要傷及鋁箔層。4對雙絞線的鋁箔層需要比線纜的外護套多留出一部分。鋁箔屏蔽層應與模塊的屏蔽層全方位的接觸。鋁箔屏蔽層與接地導線一起端接在屏蔽模塊上。為了接觸的更加牢靠,應將尼龍扎帶將雙絞線模塊后部的金屬托架扎緊固定在一體。


在蓋緊模塊屏蔽殼之后,整個鏈路-模塊屏蔽層與雙絞線鋁箔屏蔽層 不要留下任何的縫隙和缺口。


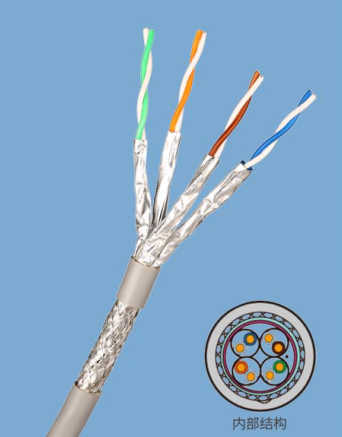

S/FTP:整體屏蔽層是銅網編織,單獨線對屏蔽層是鋁箔屏蔽。它屬于雙重屏蔽雙絞線。銅網具有很好的韌性,不容易折斷,而且其本身就是導體,可以作為屏蔽鋁箔層的引流線,不需要額外的接地線。要注意的是銅網中的銅絲很容易脫離銅網,引起數據信號的短路。



在安裝S/FTP的時候:小心剝除外護套,不要傷及銅網編織層。將銅網翻撥過來,覆蓋在雙絞線的外護套外,銅網層需要端接到模塊的屏蔽層上。過長的銅網絲的末端部分可用膠帶包扎固定。為了使銅網和模塊的屏蔽層接觸的更加牢靠,應將尼龍扎帶將雙絞線和模塊后部的金屬托架扎緊固定在一體。

在蓋緊模塊屏蔽殼之后,整個鏈路-模塊屏蔽層與雙絞線鋁箔屏蔽層 不要留下任何的縫隙和缺口。



SF/UTP:整體屏蔽層是鋁箔+銅網編織,沒有線對單獨的屏蔽層。


在安裝SF/UTP的時候:小心剝除外護套,不要傷及銅網編織層已經鋁箔層。將銅網翻撥過來,覆蓋在雙絞線的外護套外,銅網層需要端接到模塊的屏蔽層上。鋁箔層小心的剪去彌補參加端接。過長的銅網絲的末端部分可用膠帶包扎固定。為了使銅網和模塊的屏蔽層接觸的更加牢靠,應將尼龍扎帶將雙絞線和模塊后部的金屬托架扎緊固定在一體。


在蓋緊模塊屏蔽殼之后,整個鏈路-模塊屏蔽層與雙絞線鋁箔屏蔽層 不要留下任何的縫隙和缺口。


STP研究的結論—基于測量的分析

▷ 頂級的S/FTP布線系統,可實現最佳的傳輸特性。

▷頂級的U/UTP布線也可以達到很好的傳輸特性。

▷為了確保安全的10GBase-T傳輸,熟悉常見的電磁環境是很重要的,同時在選擇布線產品時也應該考慮到這個因素

▷在實驗室中的以測量為基礎的分析表明,屏蔽布線系統比非屏蔽布線系統的EMC特性(輻射和抗擾性)要好很多。

▷屏蔽系統和非屏蔽系統相比,兩者雖然都有很好的LCL值,但是屏蔽系統有著好很多的PSANEXT值和耦合衰減值。

▷有著最好耦合衰減值的系統在抗干擾性試驗也有著最好的EMC值,耦合衰減是比較布線系統EMC性能特征最適用的參數。

▷ 在實際試驗中,系統受到的干擾都來自于辦公室和數據中心存在的典型干擾源,如對講機,移動電話,熒光燈等。MICE環境分級中所列的值與日常工作中碰到的干擾源是相對應的。

▷即使在最低的MICE Class E1電磁環境中,對被測的U/UTP非屏蔽布線系統來說,確保無干擾的10GBASE-T的傳輸也是不可能的。

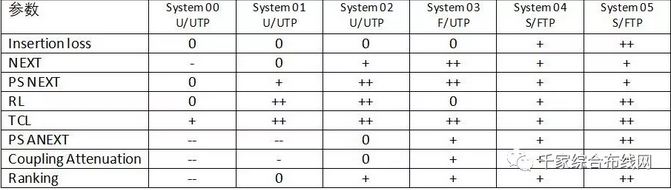

性能測試的定性分析結果綜述:




EMC測試的定性分析結果綜述:




結束語

隨著智能建筑應用性能提高和良好的擴展性,屏蔽產品的應用越來越廣泛。屏蔽線端接監控系統、智能控制系統也已涉足應用。對于屏蔽布線系統的安裝和維護也逐步熟練和成熟,有的智能化公司到達了很高的水平。其實屏蔽布線系統的施工并不復雜,不需要多高的技術背景,只要求施工人員小心仔細一些,要注意電纜屏蔽層和模塊之間不要出現缺口和縫隙。


但千里之堤毀于蟻穴,由于施工人員流動性比較大,在實際施工工作中,有可能有一部分施工人員素質達不到安裝要求。所以施工前的培訓尤為重要,隨著產品在日趨的成熟,安裝施工人員也需要同步的培訓,并且進行時刻的培訓、監督。雖然對他們的培訓也不是一朝一夕,我相信只要大家堅持不懈的努力,綜合布線系統行業也會不斷的提高和改善。


更多精彩文章,敬請關注Enri-Link恩瑞智能:http://www.enri-link.cn/News.html
