屏蔽布線系統安裝技巧

屏蔽布線系統的優點主要體現在它具有的很強的抵抗外界電磁干擾、射頻干擾的能力;同時也能夠防止內部傳輸信號向外界的能量輻射,具有很好的系統安全性。對于一個屏蔽布線系統,要體現其特點,在設計和施工時,我們需要注意以下兩點:


1.屏蔽布線系統的功能體現需要做到所有連接硬件都使用屏蔽產品,包括:傳輸電纜、配線架模塊跳線。

2.屏蔽布線系統安裝必須正確和良好接地,如果傳輸信道各連接元件的屏蔽層不連續或者接地不良,可能會比非屏蔽系統提供的傳輸性能更差。


第一部分 :屏蔽布線系統安裝

屏蔽布線系統的安裝主要涉及兩個方面:樓層配線間和工作區的屏蔽電纜端接和系統接地。

針對屏蔽系統的特殊性,需要保證電纜的屏蔽層在360度的范圍均與模塊和配線架的屏蔽層有良好的接觸,而不是在某些點上實現連接,同時屏蔽層不能在同一條鏈路中間出現斷裂。

第1步:使用專門的端接工具去除屏蔽電纜的外皮;

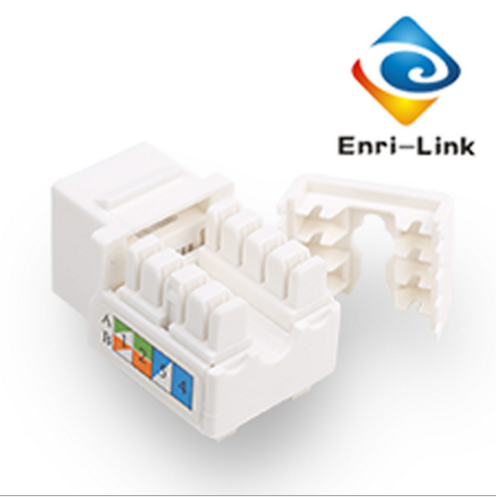

第2步:把剝開的4對雙絞線芯線分開,不要拆開各芯線線對,按照信息模塊上所指示的芯線顏色線序,兩手平拉上一小段對應的芯線,稍稍用力將導線一一置入相應的線槽內;

第3步:全部芯線都嵌入好后即可用打線鉗再一根根把芯線進一步壓入線槽中。將打線工具的刀口對準信息模塊上的線槽和導線,模塊外多余的線被剪斷。重復該操作,同時還要把線纜中的排流線與模塊后面的金屬片連接;

第4步:將信息模塊的塑料防塵片沿缺口穿入雙絞線,并固定于信息模塊上,然后把模塊的鐵蓋蓋上,壓緊后即可完成模塊的制作全過程。然后再把制作好的信息模塊放入信息插座中;

第5步:信息模塊制作好后當然也可以測試一下連接是否良好,此時可用萬用表進行測量。把萬用表的檔位打在x10的電阻檔,把萬用珠的一個表針與網線的另一端相應芯線接觸,另一萬用表筆接觸信息模塊上卡入相應顏色芯線的卡線槽邊緣(注意不是接觸芯線),如果阻值很小,則證明信息模塊連接良好,否則再用打線鉗壓一下相應芯線,直到通暢為止。也可以使用專業測試儀,如FLUKE,根據不同的對象選擇不同的屏蔽測試標準。

一個完整的屏蔽布線系統安裝要求處處屏蔽,一個連續的、完整的屏蔽路徑,才能達到用戶預期的效果。如果選擇采用屏蔽系統,除了電纜外,模塊、配線架等連接件都需要使用屏蔽的,同時再輔以金屬橋架和管道。靜電屏蔽的原理是使干擾電流經屏蔽外層流入大地,因此屏蔽層的妥善接地十分重要。



第二部分 接地

屏蔽的妥善接地是十分重要的,否則不但不能減少干擾,反而會使干擾增大。因為當接地點安排不正確,接地電阻過大,接地電位不均衡時,會引起接地噪聲,即在傳輸通道的某兩點產生電位差,從而使金屬屏蔽層上產生干擾電流,這時屏蔽層本身就形成了一個最大的干擾源,導致其性能遠不如非屏蔽傳輸通道。因此,為保證屏幕效果,必須對屏蔽層正確可靠接地。

屏蔽配線架中的接地配件是接地用的匯流排,它可以將屏蔽模塊全部通過它連接到統一的接地體上,形成配線架中的接地通道。

屏蔽配線架用的接地配件主要有兩類:

1.安裝在配線架內的接地配件

安裝在配線架內的接地配件具有彈性,當屏蔽布線系統安裝模塊插入配線架后,其金屬殼體自動與接地配件形成良好的連接,完成了屏蔽模塊的接地工作。

2.獨立的接地配件

獨立的接地配件可以專用的非屏蔽配線架轉變?yōu)?strong style="padding: 0px;">屏蔽配線架,這類屏蔽模塊中一般含有可插搭接線用的接地接口。當屏蔽模塊插入配線架后,將接地配件中的搭接線插在屏蔽模塊的接地接口上,形成屏蔽模塊的接地連接。

配線架上應裝有接地樁,使來自機柜的接地導線可以與之搭接。傳統的屏蔽配線架所采用的方式是通過機柜中的金屬立柱進行接地,這一方式現已不再使用。



配線架的屏蔽接地可以采用以下方式:

1.每個屏蔽配線架通過各自接地導線連接到機柜的匯流銅排上,形成星型接地結構;

2.機柜底部安裝接地銅排,并使用獨立的接地導線將接地銅排連接到配線間(電信間)的接地樁(接地銅排)上,使各個機柜之間的接地形成星型接地結構;

3.接地導線的截面積應大于6mm2;

4.接地導線兩端應使用電工常用的冷軋焊片,以免線頭散開組成短路;

5.為了提高高頻干擾信號的泄放能力,建議接地導線需要編織導線,以更大的表面積滿足高頻電流的趨膚效應需求。

屏蔽布線系統安裝工程中,除了需要優質的線材,插接件以外,良好的施工技巧,細致的工作態度都是必不可少的。注重施工過程中的細節,做好屏蔽系統中各個接地環節,相信一定能做出優質的屏蔽工程。
