實用!綜合布線該如何選擇光纜的芯數

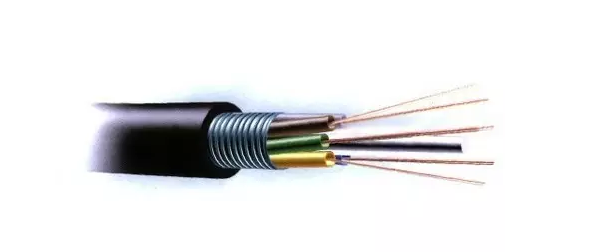

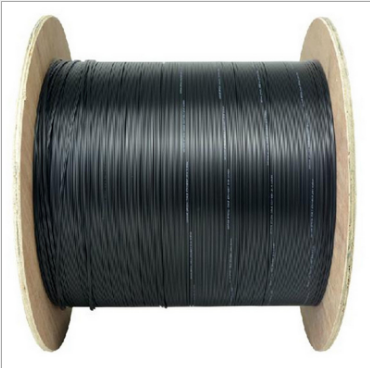

光纜是利用置于包覆護套中的一根或多根光纖作為傳輸媒質并可以單獨或成組使用的通信線纜組件,主要由光導纖維和塑料保護套管、塑料外皮等材料構成。因為其傳輸頻帶寬、通訊容量大,不受電磁干擾、價格低廉等特點,被廣泛使用在各行業中,如通信、廣播、電力、鐵路、軍事等通信傳輸系統。




光纜在實際使用中,有多種分類方法。如按所使用的光線、按纜芯結構、按外護套結構、按光纜中有無金屬、按維護方式、按敷設方式、按適用范圍等等,再此不在一一詳細介紹了。下面就光纜在綜合布線系統中的芯數選擇和預留做簡介。





獨棟辦公樓、寫字樓、商場等,樓層配線間至設備間一般在滿足接入層交換機與匯聚、核心交換機之間的主干光鏈路連接的同時,預留一定光鏈路的冗余,來保證后期業務擴展的需求。一般預留主干鏈路芯數的0.5-1倍。





例如:


***項目,建筑共5層,每層需要2臺接入交換機,其計算機網絡為核心層+接入層兩層架構。(僅以1套網絡做說明)


單鏈路


主干鏈路為單鏈路架構,則每層配線間與設備間敷設光纜芯數為6-8芯(4芯為實際使用芯數,2-4芯預留芯數);


雙鏈路


主干鏈路為雙鏈路架構,則每層配線間與設備間敷設光纜芯數為12-16芯(8芯為實際使用芯數,4-8芯預留芯數)。大型園區、學校、工場、商業區等,不僅涉及到獨棟建筑內光纜芯數的選擇及預留,還涉及到建筑物之間通訊鏈路的預留問題,也是就我們所說的建筑群子系統。此時主干光鏈路光纜芯數在滿足各個弱電子系統使用要求的前提下,預留主干鏈路芯數為1-2倍,園區內網絡機房、監控機房等核心機房還應重點考慮。


例如:


***園區項目,共5個獨棟建筑,各建筑內弱電設備間安裝1臺匯聚交換機,園區整體網絡架構為核心層+匯聚層+接入層三層架構。(僅以1套網絡做說明)


單鏈路


主干鏈路為單鏈路架構,則每棟建筑內設備間至網絡核心機房敷設光纜芯數為4-12芯(4芯為實際使用芯數,4-8芯預留芯數);


雙鏈路


主干鏈路為雙鏈路架構,則每棟建筑內設備間至網絡核心機房敷設敷設光纜芯數為8-24芯(8芯為實際使用芯數,8-16芯預留芯數)
