綜合布線系統工程所需產品及特點是什么呢

隨著數字化、智能化和網絡化時代的到來,信息大數據的傳輸占滿了全球,然而這些數據的傳輸少不了綜合布線的產品做為介質,綜合布線隨便布好線就能上網了嗎?其實不然,綜合布線實施工程是一項很大的項目,根據現場的環境設計出一個合理省成本的規范方案,達到最好的效果。


綜合布線系統布線布局所需要的三個區塊,工作區、水平區還有機房。那么下面為大家介紹下在這個看似簡單,其實復雜的綜合布線工程里所需要哪些產品及特點?


首先是工作區:用到的產品有:超五類非屏蔽2米跳線、雙口面板超五類非屏蔽免打模塊。


一、超五類非屏蔽2米跳線

1、采用導體為4對24AWG單股/多股裸銅線和PVC外被與水晶頭注塑成型;

2、采用50μinch鍍金水晶頭,確保產品的優異性能;

4、彎曲半徑:4倍線纜直徑;

5、工作溫度:-40℃~70℃;

6、可承受25lbs(11.35kg)拉力吊重測試;

7、抗張力:133N;

8、絕緣耐壓達到:1000VAC,絕緣電阻:500Mohms

9、持續電阻:20M ohms

10、長度標準:1m/1.5m/2m/3m,可根據要求訂做

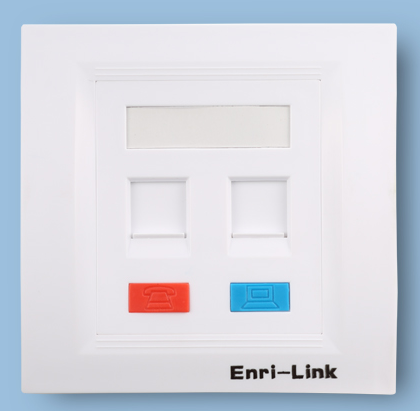

二、雙口面板

1、標準86型面板,設計簡約美觀,安裝方式靈活通用,符合國際認證標準;

2、材料:防火高強度ABS材料制作,符合UL 94V-0;

3、堅固,有彈性,可防止意外損壞;

4、柔性設計,可保證安裝平整性,帶保護防塵門,以便防水、防塵、防污 染;

5、標準雙口規格;

6、采用螺絲采用隱藏方式,美觀大方;

7、面板厚度較普通面板厚45%,高貴典雅,可提供彩色機板選擇;

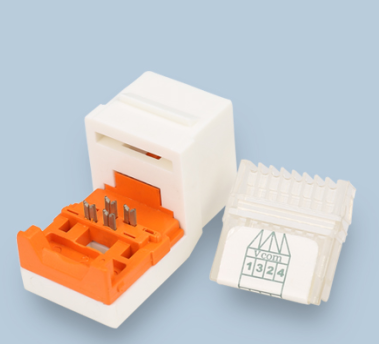

三、超五類非屏蔽免打模塊

1、插座主體采用ABS耐沖擊塑料材料;

2、IDC端子:采用斜角結構并鍍銀1.3um

3、可卡接22AWG~24AWG規格的芯線;

4、插座芯采用50u鍍金;

5、插拔次數:≥1500次以上,打線端口支持250次以上端接;

6、排線蓋兩側附有T568A/B兩種色碼標;

7、接頭接觸耐壓力可達:100G/min;

8、接頭保持力:30lbs(13.62kg);

9、抗張力:133N/min;

10、額定電流:1.5A(20℃);最小絕緣阻抗:500M ohms;

11、絕緣電壓:1000VAC RMS;最小直流穩定電壓:1000VAC RMS(60Hz接點到接點),1500VAC RMS(60Hz表面?zhèn)鲗В?/span>

12、工作溫度: -10℃到60℃,儲存溫度: -40℃到70℃




其次是水平區;主要用到產品有:超五類非屏蔽網線。

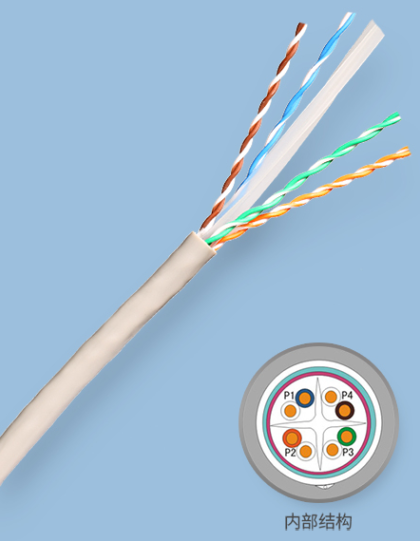

一、超五類非屏蔽網線

1、超五類非屏蔽雙絞線采用4對芯徑為24AWG單股無氧銅線,外皮材質為PVC,CM等耐燃材料,0.56mm,

2、導體材料:單股、無氧銅,線徑:¢0.505mm(24AWG);

3、絕緣材料/線徑:聚乙烯,¢0.92mm±0.02 mm;

4、成品線徑:5.2mm±0.02 mm;

5、彎曲半徑:4倍電纜直徑;

6、拉伸強度:≤93N; 最大拉力:25lbs(11.35kg);

7、 特性阻抗:100ohm±15%,1MHz to 100MHz;

8、包裝規格:紙包裝、 100m、305m/箱;

9、工作環境溫度:-20℃到60℃,存儲環境溫度:-20℃到80℃

最后就是機房了;機房用的設備就多點,配線架、理線架、機柜,另外還有交換機等產品。

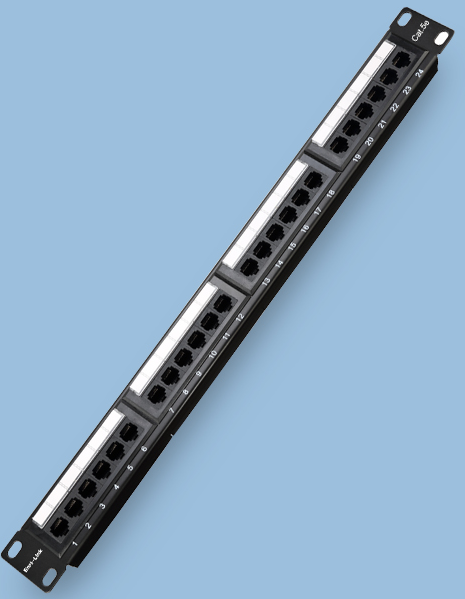

一、超五類非屏蔽24口配線架

1、標準24端口、高度:1U;模塊端口為PCB電路制作、固定化;

2、寬度:19inch(48.26cm)

3、防火等級:UL-rated 94V-0;

4、工作溫度:-10℃到60℃,存儲溫度:-40℃到70℃,濕度:95%(non-condensing)

5、插拔次數:≥1500次

6、打線端子:250次以上端接

7、接頭接觸耐壓力可達:100G/min

8、接頭保持力:30lbs(13.62kg)

9、抗張力:133N/min

10、額定電流:1.5A(20℃)

11、最小絕緣阻抗:500M ohms,絕緣電壓:1000VAC RMS

12、最小直流穩定電壓:1000VAC RMS(60Hz接點到接點)1500VAC RMS(60Hz表面?zhèn)鲗?/span>




二、理線架

1、標準19英寸結構化設計。

2、采用優質冷軋鋼板成型,靜電粉末噴塑。

3、.機柜

1、采用全鋼結構,適用于固定19"寬的設備;

2、優質冷軋鋼制作,厚度:方孔條2.0mm,安裝梁1.5mm,其他1.2mm,表面處理:脫脂→酸洗→磷化→靜電噴涂。

3、承載:靜承載重達700KG(帶支架),配固定托板,每套3個,M6鋼螺栓 50套,配五位輸出萬能電源插座;

4、規格:多種規格可選,黑色;防護等級:IP20

5、符合ANSI/EIA、RS-310-D、DIN41491:PAPT1、DIN41494:PAPT7、GB/T3047.2-92標準,兼容ETSI標準。
